Entidades técnicas

As entidades técnicas controladas pelo sistema são basicamente agrupadas em quatro tipos:

• Last miles;

• Equipamento - portas (CPE – Customer premisses equipment);

• Rede do prestador de serviço (representada pela nuvem);
• Conexão;

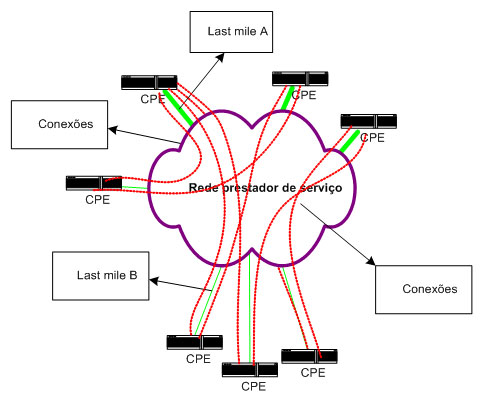

A figura abaixo ilustra como estes quatro elementos se relacionam:

Como podemos ver claramente no diagrama cada conexão entre qualquer ponto A e B é composta de cinco elementos:

• O Equipamento da ponta A – Com ou sem uma porta associada (CPE A).
• O last mile da ponta A, que é basicamente a conexão entre o ponto de presença A e a Nuvem do prestador de serviço (Seu backbone).
• Rede do prestador de serviço- que consiste basicamente do backbone do prestador de serviço.
• O last mile da ponta B, que é basicamente a conexão entre o ponto de presença B e a Nuvem do prestador de serviço (Seu backbone).
• O Equipamento da ponta B – Com ou sem uma porta associada (CPE B).

Deste modo aqui temos as seguintes entidades controladas:

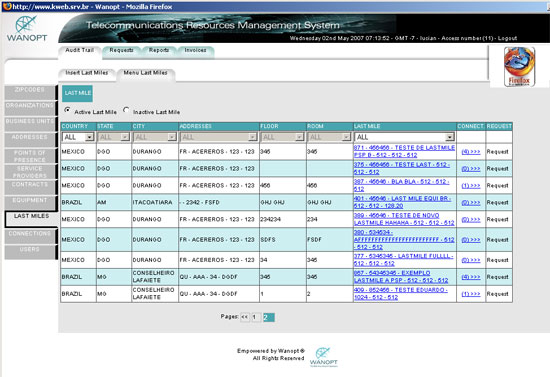

• Last miles: parte da conexão que liga o ponto de presença da unidade de negócio a nuvem da operadora

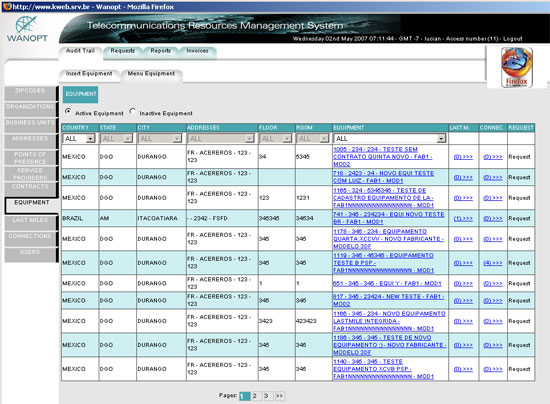

• Equipamento: (Também chamado CPE – Custumer premises equipment) que é ligado na ponta do last-mile
• Provedores de serviço: São os detentores dos contratos com a organização
• Contratos: São os diversos contratos que cada unidade de negócios tem com os provedores de serviço
• Tabela de preço: Cada contrato tem sua tabela de preço associada
• Conexões: São as interconexões entre pontos de presença das unidades de negócio e são compostas por CPE A, Last mile A, Nuvem, Last mile B e CPE B.
